Мотор-редукторы планетарные тип МР

Назначение.

Мотор-редукторы планетарные типа МР являются электромеханическими приводами общего назначения, т.е. в нем объединены редуктор и электродвигатель. В частности, мотор-редукторы серий МР предназначены для работы приводов перемешивающих механизмов, работающих в химической, медицинской и других отраслях промышленности. Данные мотор-редукторы имеют широкий ряд типоразмеров и очень большой диапазон крутящих моментов на выходном валу от 550…7000 Нм и мощность электродвигателя от 11 до 130кВт

Условия применения:

Режим работы: S1 по ГОСТ 183-74, длительный с периодическими остановками, рассчитан на беспрерывную работу (до 24часов/сутки)
Направление вращения входного и выходного валов в обе стороны
Надежная продолжительная работа в неагрессивной среде с максимальной концентрацией непроводящей пыли 10 мг/м3
Для категорий размещения 3, 2 соответствует климатическое исполнение У,Т при работе на высоте до 1000м над уровнем моря согласно ГОСТ 15150-69. В случае соблюдения требований и указаний ГОСТ 183-74 допускается работа на высоте свыше 1000м над уровнем моря.
Питание редуктора: от сеть переменного тока, номинальным напряжением 380В с частотой 50Гц. По требованиям заказчика допускается изготовление мотор-редукторов для работы на других стандартных напряжениях при условии согласования с заводом-производителем.

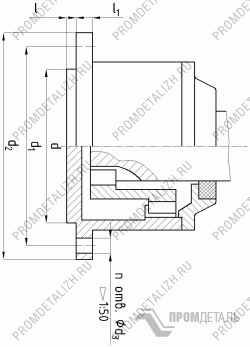

Габаритные и присоединительные размеры


Обозначение мотор-редуктора	А	А1	B	B1	D	D1	D2	H	H1	H2	L	L1	L2	L3	L4	L5	d	d1
Мотор-редуктор МР1-315	-	-	-	-	350	400	450	-	-	-	572	200	10	20	-	675	22	-
Мотор-редуктор МР2-315	250	480	292	524	450	500	550	585	250	35	781	300	18	30	21	675	26	26
Мотор-редуктор МР3-315	250	480	292	524	450	500	550	585	250	35	781	300	18	30	21	675	26	26
Мотор-редуктор МР1-500	-	-	-	-	450	500	550	-	-	-	800	300	18	30	-	765	26	-
Мотор-редуктор МР2-500	330	640	465	740	720	780	840	825	400	70	1045	355	28	40	40	765	26	39
Мотор-редуктор МР3-500	330	640	465	740	720	780	840	825	400	70	1275	355	28	40	40	675	26	39
Мотор-редуктор МР3-800	-	-	-	-	950	1050	1150	-	-	-	1740	600	40	50	-	765	42	-

Технические характеристики


Типоразмер	Исполнение по монтажу	Номинальное передаточное число	Номинальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на выходном валу, Н.м	Допускаемая радиальная нагрузка на выходном валу, Н	Масса, кг		Двигатель		L,мм
Типоразмер	Исполнение по монтажу	Номинальное передаточное число	Номинальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на выходном валу, Н.м	Допускаемая радиальная нагрузка на выходном валу, Н	Редукторной части	Мотор- редук тора	Тип	Мощность, кВт	L,мм
МР1-315-15-315	Ф1П, Ф1В	4,6	315	890	3000	185	370	4А180М4	30	1160
МР1-315-16-315				550			330	4А160М4	18,5	1125
МР1-315-26-315				550			420	В160М4	18,5	1195
МР1-315-15-250		5,7	250	1125			370	4А180М4	30	1160
МР1-315-16-250				690			330	4А160М4	18,5	1125
МР1-315-26-250				690			420	В160М4		1195
МР1-315-16-200		7,4	200	865			330	4А160М4		1125
МР1-315-26-200		7,4	200	865			420	В160М4		1195
МР1-315-15-160		5,7	160	1080			370	4А180М6		1160
МР1-315-16-160				875			330	4А160М6	15	1125
МР1-315-26-160				875			420	В160М6		1195
МР1-315-16-125		7,4	125	1125			330	4А160М6		1125
МР1-315-26-125			125	1125			420	В160М6		1195
МР1-315-16-100			100	1030			330	4А160М8	11	1125
МР1-315-26-100			100	1030			420	В160М8	11	1195
МР1-315У-14-315	Ф1П, Ф1В	4,6	315	1335	3000	185	460	4A200L4	45	1275
МР1-315У-25-315		4,6	315	890			535	В180М4	30	1335
МР1-315У-14-250		5,7	250	1685			460	4A200L4	45	1275
МР1-315У-25-250		5,7	250	1125			535	В180М4	30	1335
МР1-315У-14-200		7,4	200	2105			460	4А200L4	45	1275
МР1-315У-14-200				1730			420	4А200М4	37	1235
МР1-315У-25-200				1405			535	В180М4	30	1365
МР1-315У-14-160		5,7	160	1755			460	4A200L6	30	1275
МР1-315У-25-160		5,7	160	1080			505	В180М6	18,5	1270
МР1-315У-14-125		7,4	125	1645			420	4А200М6	22	1235
МР1-315У-25-125			125	1385			505	В180М6	18,5	1270
МР1-315У-14-100			100	1730			420	4А200М8	18,5	1235
МР1-315У-25-100			100	1405			505	В180М8	15	1270
МР2-315-15-80	Ф1В, Ф2В, Ф1П, Щ	18,6	80	3440	12000	410	550	4А180М4	30	1375
МР2-315-16-80				2120			510	4А160М4	18,5	1340
МР2-315-26-80				2120			600	В160М4	18,5	1410
МР2-315-46-80				1950			560	ВАО 62-4	17	1330
МР2-315-15-64		22,8	64	4300			550	4А180М4	30	1375
МР2-315-16-64				2650			510	4А160М4	18,5	1340
МР2-316-26-64				2650			600	В160М4	18,5	1410
МР2-316-46-64				2435			560	ВАО 62-4	17	1330
МР2-315-16-50		29,6	50	3390			510	4А160М4	18,5	1340
МР2-315-26-50				3390			600	В160М4	18,5	1410
МР2-315-46-50				3115			560	ВАО 62-4	17	1330
МР2-315-15-40		22,8	40	4240			550	4А180М6	18,5	1375
МР2-315-16-40				3440			510	4А160М6	15	1340
МР2-315-26-40				3440			600	В160М6	15	1410
МР2-315-46-40				2980			560	ВАО 62-6	13	1330
МР2-315-16-32		29,6	32	4300			510	4А160М6	15	1340
МР2-315-26-32				4300			600	В160М6	15	1410
МР2-315-46-32				3725			560	ВАО 62-6	13	1330
МР2-315-16-25			25	4035			510	4А160М8	11	1340
МР2-315-26-25				4035			600	В160М8	11	1410
МР2-315-46-25				3665			560	ВАО 62-8	10	1330
МР2-315У-14-80	Ф1В, Ф1П	18,6	80	5160	12000	410	685	4A200L4	45	1475
МР2-315У-25-80				3440			710	В180М4	30	1470
МР2-315У-34-80				4585			735	АО2 81-4	40	1495
МР2-315У-23-80				4585			840	ВАО 81-4	40	1475
МР2-315У-14-64		22,8	64	6300			685	4A200L4	45	1475
МР2-315У-25-64				4300			710	В180М4	30	1470
МР2-315У-34-64				5730			735	АО2 81-4	40	1495
МР2-315У-23-64				5730			840	ВАО 81-4	40	1475
МР2-315У-14-50		29,6	50	6300			645	4А200М4	37	1435
МР2-315У-25-50		29,6	50	5500			710	В180М4	30	1470
МР2-315У-14-40		22,8	40	6300			685	4A200L6	30	1475
МР2-315У-25-40				4240			710	В180М6	18,5	1470
МР2-315У-34-40				6300			735	АО2 81-6	30	1495
МР2-315У-23-40				6300			840	ВАО 81-6	30	1475
МР2-315У-14-32		29,6	32	6300			645	4А200М6	22	1435
МР2-315У-25-32				5300			710	В180М6	18,5	1470
МР2-315У-35-32				6300			610	АО2 72-6	22	1355
МР2-315У-45-32				6300			670	ВАО 72-6	22	1445
МР2-315У-14-25			25	6300			645	4А200М8	18,5	1435
МР2-315У-25-25				5500			710	В180М8	15	1470
МР2-315У-35-25				6235			610	АО2 72-8	17	1365
МР2-315У-45-25				6235			670	ВАО 72-8	17	1445
МР3-315-2033,7-0,37/0,45	Ф1В, Ф2В, Щ	2033,7	0,45	4110	12 000	350	360	АИР71А6	0,37	957
МР3-315-338-3/4		338	4	5875			371	A100S4	3,0	1058
MP3-315-338-3/4		338	4	5875			427	BA100S4		1102
MP3-315-282-3/5		282	5	4510			371	A100S4		1058
MP3-315-282-3/5		282	5	4510			427	BA100S4		1102
MP3-315-226-4/6,3		226	6,3	5235			380	A100L4	4,0	1102
MP3-315-115-5,5/8,5		115	8.5	5540			395	A132S6	5,5	1167
MP3-315-115-5,5/8,5				5540			451	BA132S6	5,5	1122
MP3-315-115-4/8,5				4030			366	АИРМ112МВ6	4,0	1082
MP3-315-115-4/8,5				4030			406	АИМ112МВ6	4,0	1147
MP3-315-145-5,5/10		145	10	4655			395	А112М4	5,5	1137
MP3-315-145-5,5/10		145	10	4655			451	ВА132SA4	5,5	1122
MP3-315-115-7,5/12,5		115	12,5	5140			402	A132S4	7,5	1167
MP3-315-115-7,5/12,5		115	12,5	5140			457	BA132S4	7,5	1122
MP3-315-89-11/16		89	16	5900			410	A132M4	11	1187
MP3-315-89-11/16		89	16	5900			470	BA132M4		1160
MP3-315-73-11/20		73	20	4735			410	A132M4		1187
MP3-315-73-11/20		73	20	4735			470	BA132M4		1160
МР1-500-11-315	Ф1П	4,6	315	3920	6 000	450	1300	4А280М4	132	1850
МР1-500-21-315				3270			1390	2В280S4	110	1760
МР1-500-12-315				2675			1005	4АМ250М4	90	1570
МР1-500-22-315				2675			1245	2В250М4	90	1815
МР1-500-11-250		5,7	250	4120			1250	4А280S4	110	1820
МР1-500-21-250				4120			1390	2В280S4	110	1760
МР1-500-12-250				3370			1005	4АМ250М4	90	1570
МР1-500-22-250				3370			1245	2В250М4	90	1815
МР1-500-13-250				2060			825	4АМ225М4	55	1450
МР1-500-23-250				2060			960	ВАО 82-4	55	1510
МР1-500-12-200		7,4	200	4210			1005	4АМ250М4	90	1570
МР1-500-22-200				4210			1245	2В250М4	90	1815
МР1-500-13-200				2675			825	4АМ225М4	55	1450
МР1-500-23-200				2675			960	ВАО 82-4	55	1510
МР1-500-12-160		9,4	160	4385			960	4АМ250S4	75	1580
МР1-500-22-160				4385			1180	2В250S4	75	1785
МР1-500-13-160				3215			825	4АМ225М4	55	1505
МР1-500-23-160				3215			960	ВАО 82-4	55	1565
МР1-500-25-160				1755			780	В180М4	30	1490
МР1-500-45-160				1755			800	ВАО 72-4	30	1465
МР1-500-12-125		11,2	125	5615			960	4AМ250S4	75	1580
МР1-500-13-125				4120			825	4АМ225М4	55	1505
МР1-500-23-125				4120			960	ВАО 82-4		1565
МР1-500-12-100		9,4	100	5145			940	4АМ250М6		1620
МР1-500-22-100				5145			1245	2В250М6		1835
МР1-500-13-100				3460			805	4АМ225М6	37	1505
МР1-500-23-100				3745			960	ВАО 82-6	40	1565
MP1-500-12-80		11,2	80	5265			905	4AМ250S6	45	1580
МР1-500-22-80				5265			1180	2В250S6	45	1785
МР1-500-13-80				4330			805	4АМ225М6	37	1505
МР1-500-23-80				4680			960	ВАО 82-6	40	1565
МР1-500-13-64			64	4385			805	4АМ225М8	30	1505
МР1-500-23-64			64	4385			960	ВАО 82-8	30	1565
МР2-500-11-80	Ф1В, Ф1П	18,6	80	15125	25000	840	1765	4A280М4	132	2115
МР2-500-21-80				12605			1895	В280S4	110	2075
МР2-500-12-80				10315			1455	4А250М4	90	1780
МР2-500-22-80				10315			1755	В250М4	90	2030
МР2-500-11-64		22,8	64	15760			1725	4А280S4	110	2075
МР2-500-21-64				15760			1900	B280S4	110	2075
МР2-500-12-64				12890			1460	4А250М4	90	1780
МР2-500-22-64				12890			1760	В250М4	90	2030
МР2-500-13-64				7880			1250	4А225М4	55	1665
МР2-500-23-64				7880			1405	ВАО 82-4	55	1725
МР2-500-12-50		29,6	50	16500			1465	4А250М4	90	1780
МР2-500-22-50				16500			1765	В250М4	90	2030
МР2-500-13-50				10085			1265	4А225М4	55	1665
МР2-500-23-50				10085			1410	ВАО 82-4	55	1725
МР2-500-15-50	Ф1В, Ф2В, Щ			5500			1145	4А180М4	30	1635
МР2-500-25-50							1270	В180М4		1695
МР2-500-45-50							1305	ВАО 72-4		1670
МР2-500-12-40	Ф1В, Ф1П	37,8	40	17190			1450	4A250S4	75	1795
MP2-500-22-40				17190			1715	B250S4	75	2000
МР2-500-13-40				12605			1275	4А225М4	55	1720
МР2-500-23-40				12605			1445	ВАО 82-4	55	1780
МР2-500-15-40	Щ			6875			1190	4А180М4	30	1635
МР2-500-25-40							1315	В180М4		1695
МР2-500-45-40							1305	ВАО 72-4		1670
МР2-500-13-32	Ф1В, Ф1П	44,8	32	15755			1280	4А225М4	55	1720
МР2-500-23-32	Ф1В, Ф1П			15755			1450	ВАО 82-4	55	1780
МР2-500-15-32	Ф1В, Ф2В, Щ			8595			1145	4А180М4	30	1635
МР2-500-25-32							1270	В180М4	30	1695
МР2-500-45-32							1305	ВАО 72-4		1670
МР2-500-13-25	Ф1В, Ф1П	37,8	25	13570			1285	4А225М6	37	1720
МР2-500-23-25		37,8	25	14670			1455	ВАО 82-6	40	1780
МР2-500-13-20		44,8	20	16960			1290	4А225М6	37	1720
МР2-500-23-20				18000			1450	ВАО 82-6	40	1780
МР2-500-15-20	Щ			8480			1190	4А180М6	18,5	1635
МР2-500-25-20				8480			1315	В180М6	18,5	1695
МР2-500-45-20				10085			1305	ВАО 72-6	22	1670
МР2-500-13-16	Ф1В, Ф1П		16	17190			1290	4А225М8	30	1720
МР2-500-23-16	Ф1В, Ф1П		16	17190			1450	ВАО 82-8	30	1780
МР2-500-15-16	Щ	44,8	16	8595	25000	840	1190	4А180М8	15	1635
МР2-500-25-16				8595			1315	В180М8	15	1695
МР2-500-45-16				9740			1305	ВАО 72-8	17	1670
МР3-500-14-20	Ф1В, Ф1П	74,4	20	19985	30000	1000	1440	4A200L4	45	1990
МР3-500-34-20				17765			1470	АО2 81-4	40	2010
МР3-500-23-20				17765			1845	ВАО 81-4	40	2000
МР3-500-15-20	Ф1В, Ф2В, Ф1П, Щ			13320			1285	4А180М4	30	1745
МР3-500-25-20	Ф1В, Ф1П						1445	В180М4		1865
МР3-500-45-20	Ф1В, Ф2В, Ф1П						1395	ВАО 72-4		1845
МР3-500-16-20	Ф1В, Ф2В, Ф1П, Щ			8215			1245	4А160М4	18,5	1710
МР3-500-26-20				8215			1335	В160М4	18,5	1780
МР3-500-46-20				7550			1295	ВАО 62-4	17	1700
МР3-500-14-16	Ф1В, Ф1П	91,2	16	22500			1440	4А200L4	45	1990
МР3-500-34-16				22205			1470	АО2 81-4	40	2010
МР3-500-23-16				22205			1845	ВАО 81-4	40	2000
МР3-500-25-16				16650			1445	В180М4	30	1865
МР3-500-45-16	Ф1В, Ф2В, Ф1П						1395	ВАО 72-4		1845
МР3-500-15-16	Ф1В, Ф2В, Ф1П, Щ						1285	4А180М4		1745
МР3-500-16-16				10270			1245	4А160М4	18,5	1710
МР3-500-26-16				10270			1335	В160М4	18,5	1780
МР3-500-46-16				9435			1295	ВАО 62-4	17	1700
МР3-500-14-12,5	Ф1В, Ф1П	118,4	12,5	22500			1400	4А200М4	37	1950
МР3-500-25-12,5	Ф1В, Ф1П			21315			1445	B180М4	30	1865
МР3-500-45-12,5	Ф1В, Ф2В, Ф1П			21315			1395	ВАО 72-4	30	1845
МР3-500-16-12,5	Ф1В, Ф2В, Ф1П, Щ			13145			1245	4А160М4	18,5	1710
МР3-500-26-12,5				13145			1335	В160М4	18,5	1780
МР3-500-46-12,5				12080			1295	ВАО 62-4	17	1700
МР3-500-14-10	Ф1В, Ф1П	91,2	10	22500			1440	4А200L6	30	1950
МР3-500-34-10							1470	АО2 81-6		2010
МР3-500-23-10							1845	ВАО 81-6		2000
МР3-500-15-10	Ф1В, Ф2В, Ф1П, Щ			16430			1285	4А180М6	18,5	1745
МР3-500-25-10	Ф1В, Ф1П			16430			1445	В180М6	18,5	1865
МР3-500-45-10	Ф1В, Ф2В, Ф1П			15100			1435	ВАО 71-6	17	1895
МР3-500-16-10	Ф1В, Ф2В, Ф1П, Щ			13320			1245	4А160М6	15	1710
МР3-500-26-10				13320			1335	В160М6	15	1780
МР3-500-46-10				11545			1895	ВАО 62-6	13	1700
МР3-500-14-8	Ф1В, Ф1П	118,4	8	22500			1400	4А200М6	22	1950
МР3-500-35-8							1360	АО2 72-6		1890
МР3-500-45-8							1345	ВАО 72-6		1970
МР3-500-25-8				20540			1445	В180М6	18,5	1865
МР3-500-45-8	Ф1В, Ф2В, Ф1П			18875			1435	ВАО 71-6	17	1895
МР3-500-16-8	Ф1В, Ф2В, Ф1П, Щ			16650			1245	4А160М6	15	1710
МР3-500-26-8				16650			1335	В160М6	15	1780
МР3-500-46-8				14430			1895	ВАО 62-6	13	1700
МР3-500-14-6,3	Ф1В, Ф1П		6,3	22500			1400	4А200М8	18,5	1950
МР3-500-35-6,3				22500			1360	АО2 72-8	17	1890
МР3-500-45-6,3				22500			1455	ВАО 72-8	17	1970
МР3-500-25-6,3				21145			1445	В180М8	15	1865
МР3-500-45-6,3	Ф1В, Ф2В, Ф1П			18325			1435	ВАО 71-8	13	1895
МР3-500-16-6,3	Ф1В, Ф2В, Ф1П, Щ			15505			1245	4А160М8	11	1710
МР3-500-26-6,3				15505			1335	В160М8	11	1780
МР3-500-46-6,3				14100			1295	ВАО 62-8	10	1700
МР3-800-11-32	Ф1В	46,77	32	36635	50 000	2450	3290	4А280М4	132	2810
МР3-800-11-20		74,4	20	58615			3290	4A280М4	132	2810
МР3-800-21-20				48850			3420	В280S4	110	2770
МР3-800-12-20				39965			3000	4А250М4	90	2475
МР3-800-22-20				39965			3270	В250М4	90	2725
МР3-800-11-16		91,2	16	61060			3230	4A280S4	110	2770
МР3-800-21-16				61060			3420	В280S4	110	2770
МР3-800-12-16				49960			3000	4А250М4	90	2475
МР3-800-22-16				49960			3270	В250М4	90	2725
МР3-800-13-16				30530			2840	4А225М4	55	2360
МР3-800-23-16				30530			2950	ВАО 82-4	55	2420
МР3-800-12-12,5		118,4	12,5	63945			3000	4А250М4	90	2475
МР3-800-22-12,5				63945			3270	В250М4	90	2725
МР3-800-13-12,5				39080			2840	4А225М4	55	2360
МР3-800-23-12,5				39080			2950	ВАО 82-4	55	2420
МР3-800-12-10		151,2	10	66610			2960	4A250S4	75	2490
МР3-800-22-10				66610			3200	B250S4	75	2695
МР3-800-13-10				48850			2840	4А225М4	55	2415
МР3-800-23-10				48850			2950	ВАО 82-4		2475
МР3-800-13-8		179,2	8	61060			2840	4А225М4		2415
МР3-800-23-8		179,2	8	61060			2950	ВАО 82-4		2475
МР3-800-13-6,3		151,2	6,3	52160			2840	4А225М6	37	2415
МР3-800-23-6,3		151,2	6,3	56390			2950	ВАО 82-6	40	2475
МР3-800-13-5		179,2	5	65725			2840	4А225М6	37	2415
МР3-800-23-5			5	70000			2950	ВАО 82-6	40	2475
МР3-800-13-4			4	66610			2840	4А225М8	30	2415
МР3-800-23-4			4	66610			2950	ВАО 82-8	30	2475

Размеры выходных валов

-цилиндрического


Обозначение мотор-редуктора	d	d 1	d 2	l	l 1	l 2	b	t
МР1-315	65	55	62	140	8	6	18	71
МР2-315	90	80	88	170	10	8	25	99
МР3-315	90	80	88	170	10	8	25	99
МР1-500	по индивидуальному заказу
МР2-500	125	110	123	210	12	10	32	136
МР3-500	125	110	123	210	12	10	32	136
МР3-800	200	-	-	350	-	-	45	215

- в виде полумуфты


Обозначение мотор-редуктора	d	d 1	d 2	d 3	l	l 1	n
МР1-315	100	150	180	16	4	20	4
МР2-315	115	224	260	20	4	22	6
МР3-315	115	224	260	20	4	22	6
МР1-500	150	224	260	20	4	22	6
МР2-500	210	-	370	32	5	30	6
МР3-500	370	-	-	32	5	30	6
МР3-800	по индивидуальному заказу

Тип электродвигателей и коды по заводскому каталогу

	а						б
тип	АИР280	АИР250	АИР225	АИР200	АИР180	АИР160	АИM280	АИМ250	АИМ180	АИМ180
код	11	12	13	14	15	16	21	22	25	26

а) электродвигатели общего назначения (с климатическим исполнением У3, Т3)
б) электродвигатели взрывозащищенные (с климатическим исполнением У2, Т2, Т3)

Варианты сборки (конструктивное исполнение по способу монтажа)

Ф1В- вертикальное , выходным валом вниз,с цилиндрическим концом выходного вала

Ф2В- горизонтальное, с цилиндрическим концом выходного вала

Ф1П- вертикальное, выходным валом вниз, конец выходного вала выполнен в виде фланцевой полумуфты со встроенном зубчатым компенсатором,

Ф2П- горизонтальное, выходным валом в виде фланцевой полумуфты со встроенном зубчатым компенсатором,

Щ -горизонтальное на опорных лапах
Мотор-редукторы с электродвигателями серии АИР мощностью более 30 кВт и серии АИМ мощностью более 17кВт изготавливаются только в вертикальном исполнении

Условное обозначение

Мотор-рудуктор МР1-500-У -12 -125 - Ф1П - У2, 380В где:

МР - тип
1 - число ступеней
500 -делительный диаметр наибольшего колеса с внутренним зубом, мм
У -усиленный
12 -исполение по двигателю
125 - частота вращения выходного вала, об/мин.
Ф1П - исполнение по способу монтажа
У2 - климатическое исполнение и категория размещения
380В - напряжение в сети, В

Заказать сейчас
